  • Select activity Enseignant du module :Dr YOUNES R., Contacts : ras...

    Enseignant du module :Dr YOUNES R.,

    Contacts : rassim.younes@univ-bejaia.dz·

    Faculté: Technologie

    Département: Génie mécanique

    Public cible : 1^eme année Master,

    Spécialité : GDM

    Intitulé du cours : TP Essais mecanique 2

    Crédit:02

    Coefficient:01

    Durée : 15 semaines



    Modalité d'évaluation:

    continu 100 %

    Enseignant de la matière: YOUNES R,

    Disponibilité:

    • Pour toutes questions ou bien remarques en ligne, veuillez utiliser le forum propre à chaque chapitre

• Select section Topic 1

  Collapse Expand

  Topic 1

  • Select activity Objectif général : Étudier et simuler l’essai de t...

    Objectif général :

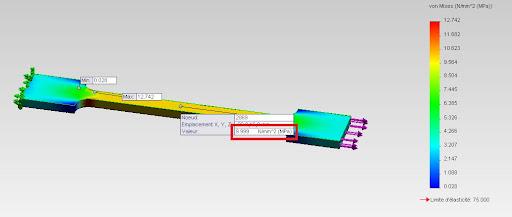

    • Étudier et simuler l’essai de traction d’un matériau en utilisant SolidWorks pour modéliser la pièce, appliquer les forces et analyser les résultats de la simulation afin de déterminer les propriétés mécaniques comme la limite d’élasticité, la résistance à la rupture et le module de Young du matériau.

    Objectifs spécifiques :

    1. Modélisation de la pièce : Créer une géométrie simple (par exemple, un cylindre ou une barre) représentant la pièce à tester, en respectant les dimensions définies dans le cahier des charges.
    2. Application des conditions aux limites : Appliquer les conditions de traction (force ou déplacement) sur les faces appropriées de la pièce, ainsi que les conditions de fixation.
    3. Définition des matériaux : Assigner un matériau réaliste (par exemple, acier, aluminium, plastique, etc.) avec les propriétés mécaniques adéquates (module de Young, limite d’élasticité, etc.) dans SolidWorks.
    4. Exécution de la simulation : Lancer l’analyse de traction en utilisant la fonctionnalité de simulation intégrée à SolidWorks, et observer les résultats en termes de déformation, contraintes, et déplacements.
    5. Analyse des résultats : Interpréter les résultats obtenus, en particulier les zones où les contraintes sont maximales et les comportements du matériau sous traction.
    6. Comparaison avec la théorie : Comparer les résultats de la simulation avec les résultats théoriques basés sur des équations de résistance des matériaux, comme les diagrammes contrainte-déformation.

    Visée d'apprentissage :

    • Compréhension des concepts théoriques : Maîtriser les notions de base de la résistance des matériaux, comme les lois de Hooke, la limite d’élasticité, et la déformation plastique.
    • Compétences en simulation : Savoir utiliser SolidWorks pour simuler un essai mécanique de traction, appliquer des forces et analyser les résultats pour en tirer des conclusions techniques.
    • Analyse critique : Développer la capacité à analyser des résultats de simulation, comprendre les facteurs influençant les performances d’un matériau, et proposer des améliorations si nécessaire.
• Select section Topic 2

  Collapse Expand

  Topic 2

  • Select activity Étiquette



  • Select activity TP Essaie Meanique 2-1



    TP Essaie Meanique 2-1 File
