MODÉLISATION DES STRUCTURES
-
Unité d’enseignement: UEM 2.1 (Master Structures, Semestre 3)
VHS : 37h30 (TP: 2h30)
Crédits : 3
Coefficient : 2
Enseignant de la matière : Dr. BELHAMDI Nourredine
Contact : nourredine.belhamdi@univ-bejaia.dz
-
Il existe plusieurs logiciels de calcul (analyse et conception) des structures de génie civil. Habituellement les logiciels comportent des modules pour l’analyse statique et dynamique. Ces modules permettent de calculer les efforts internes (axial, tranchant et moment fléchissant ou de torsion), les réactions et les flèches pour les structures soumises à des chargements (ou combinaison de charges) spécifiés par l’utilisateur. Une fois les efforts internes connus, des modules de conception permettent de vérifier la résistance, les déplacements (déformations) et la stabilité des éléments selon les règlements en vigueurs (Béton armé, acier, bois, béton précontraint… etc.). Ces modules permettent aussi le calcul des armatures dans le cas du béton armé et la sélection optimale des sections dans le cas des structures métalliques. Certains logiciels, offrent des possibilités et facilités de traitement de certains types de structures (bâtiment, ponts, etc.) que d’autres logiciels n’ont pas. Il est donc fréquent qu’un bureau d’étude possède plusieurs logiciels et les utilise selon les besoins du projet concerné.
Il existe des différences entre les logiciels au niveau des interfaces pour spécifier les données, la nomenclature du système d’axes globaux et du système d’axes locaux, les conventions de signes, et les procédures d’affichage et d’impression des résultats. Pour une utilisation éclairée des logiciels de calcul de structures, il est très important pour l’utilisateur de comprendre la théorie de la méthode des éléments finis, les données qui sont nécessaires et la relation entre les systèmes d’axes globaux et locaux. L’utilisateur doit toujours rester critique par rapport aux résultats des logiciels, et il est faux de s’imaginer que les logiciels fonctionnent dans tous les cas et peuvent fournir en toute circonstance de bons résultats.
Ce cours introduit les principes fondamentaux de la modélisation de quelques ouvrages ou d'élément d'ouvrages de génie civil par un logiciel d'élément finis.
À l’issue de cette formation l’apprenant sera capable de modéliser et d’analyser différents types de structures de génie civil à l'aide d'un logiciel d'élément finis.
-
Pour tirer pleinement profit de ce cours, des connaissances de base en éléments finis, en béton armé ainsi que des notions d’étude sismique et du vent sont recommandées.
-
-
Contrôle continu : 100%
-
Découvrez le programme d'analyse et de conception de bâtiments ETABS 3D basé sur les éléments finis, ainsi que le large éventail de fonctionnalités statiques et dynamiques, linéaires et non linéaires, qu'il offre pour la modélisation rapide et l'analyse et la conception sophistiquées de bâtiments en béton armé et en acier.
-

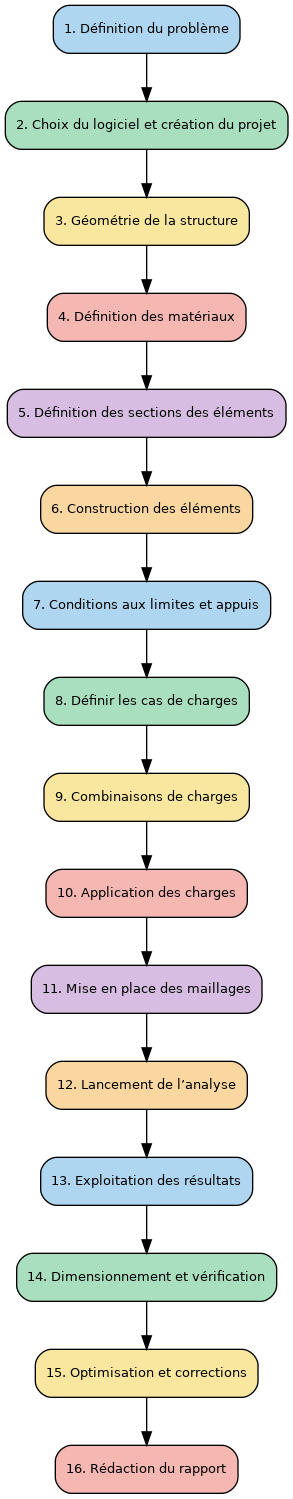

1. Objectifs

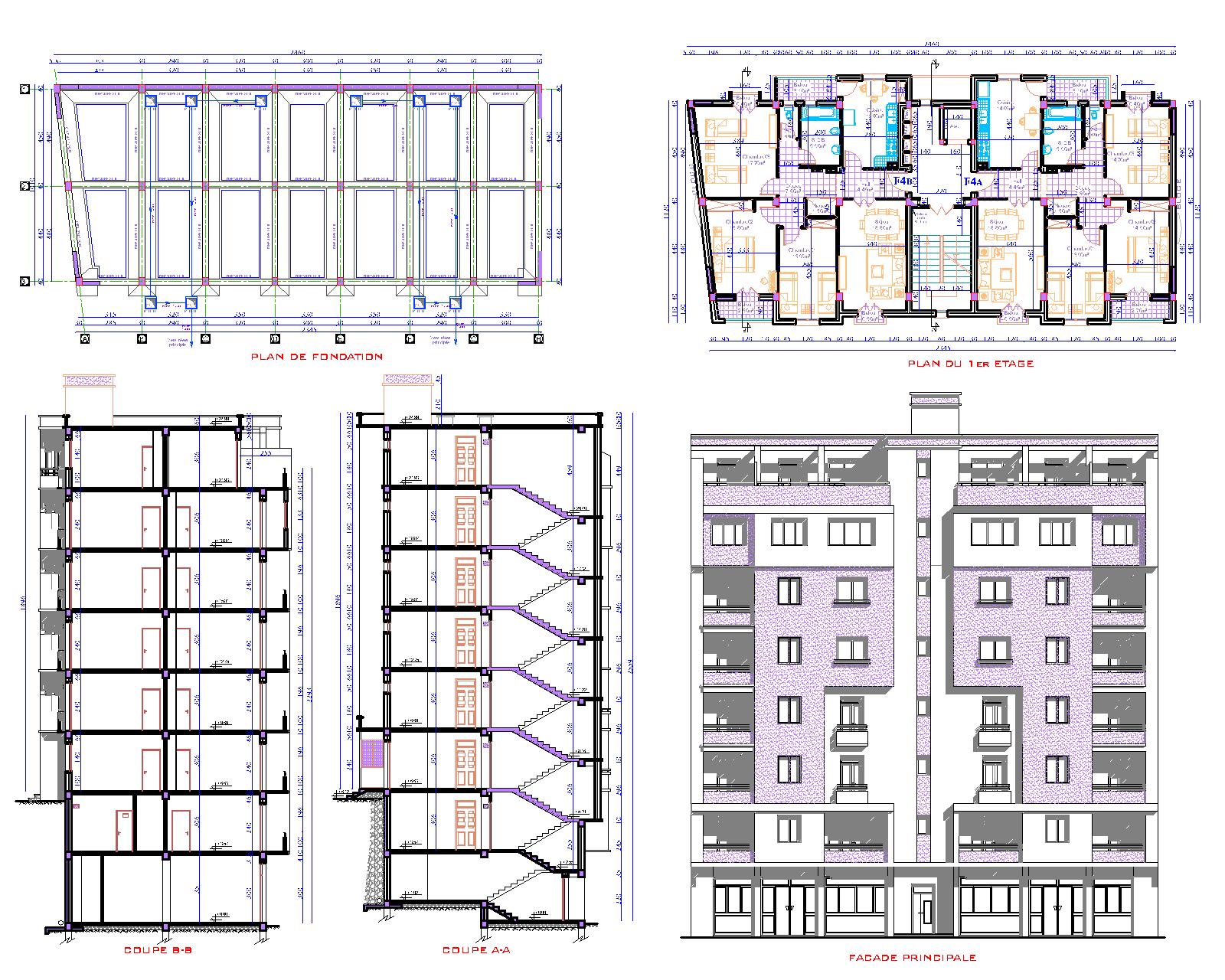

– Modélisation 3D en élément finis du bâtiment (poteaux, poutres, voiles de contreventement et de soutènement, planchers et escaliers)
- Définition des grilles de construction
- Définition des matériaux (acier et béton)
- Définition des sections des éléments
- Construction interactive des éléments
- Application des appuis et des contraintes cinématiques (diaphragmes)
– Définition des actions (permanentes, variables et sismique) leur application et leur combinaison

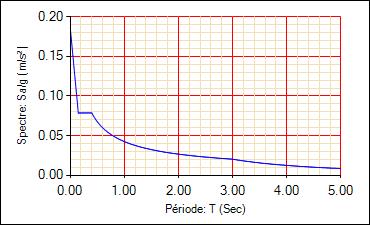

– Analyse statique et dynamique (vibrations libres et modale spectrale)
– Récupération des résultats en termes :
- de vibrations libres (périodes et modes propres)
- de réaction aux appuis
- de sollicitations : efforts internes (effort normal, effort tranchant, moment de flexion et moment de torsion appliqués à une section) ;
- de déformation : flèches et déplacements relatifs d’étages ;
- …etc.
2. But
– Familiariser les étudiants à l’utilisation du logiciel ETABS
– Apprendre aux étudiants les principes fondamentaux de la modélisation 3D d’une structure en béton armé de type bâtiment
-
Télécharger, décompresser puis exécuter le fichier Atelier 1.htm
-
Télécharger, décompresser puis exécuter le fichier Atelier 2.htm
-
Télécharger, décompresser puis exécuter le fichier Atelier 3.htm
-
Télécharger, décompresser puis exécuter le fichier Atelier 4.htm
-
Télécharger, décompresser puis exécuter le fichier Atelier 5.htm
-
Télécharger, décompresser puis exécuter le fichier Atelier 6.htm
-
Télécharger, décompresser puis exécuter le fichier Atelier 7.htm
-
Télécharger, décompresser puis exécuter le fichier Atelier 8.htm
-
Télécharger, décompresser puis exécuter le fichier Atelier 9.htm
-
Télécharger, décompresser puis exécuter le fichier Atelier 10.htm
